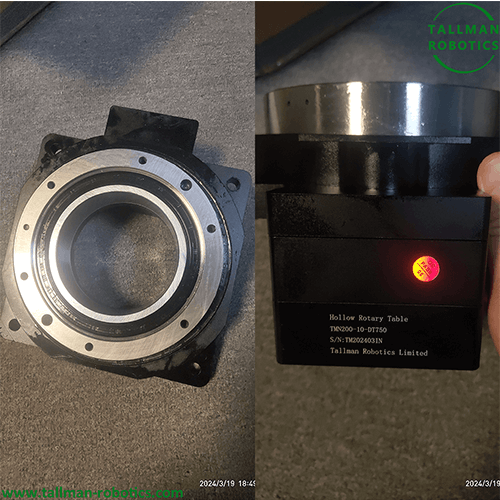

Šuplji rotacijski stolovi

Vrsta institucije

Prednosti

Nedostaci

Primjenjivi scenariji

Šuplja rotirajuća platforma

Visoka preciznost, šuplja struktura

Visoki troškovi

Precizno pozicioniranje i putem - zahtjeva za rupom

Uobičajeni rotirajući rad

Nisko trošak, jednostavna struktura

Nema šupljeg dizajna, niska preciznost

Malo precizno rukovanje, jednostavna rotacija

DD motor (izravni pogon)

Nulti klirens, visok dinamički odgovor

Nizak nosivost, visoki troškovi

Ultra preciznost, scenarij laganog opterećenja

Razdjelnik

Velika brzina, visoka stabilnost

Fiksni omjer indeksiranja, niska fleksibilnost

Prekinula rotacija indeksiranja (poput stroja za punjenje)

Veliki rotacijski stolovi otvora otvora

Hipoidne rotacijske platforme zupčanika

Stolovi za rotiranje kamen

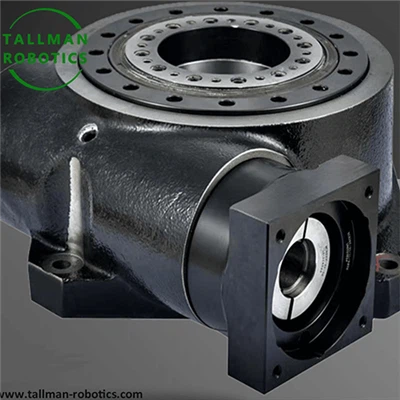

Teški šuplji rotacijski stolovi

Dvostruki olovni crv zupčanik šuplji rotacijski stolovi

Područja primjene

Studije slučaja

Zahtjev za scenarij

Funkcija šuplje rotacijskih stolova

Automatizirana proizvodna linija i sklop preciznosti

Precizno zavarivanje radne stanice za elektroničke komponente

Tijekom postupka zavarivanja mikro elektroničkih komponenti, kao što su moduli i senzori kamera za mobilne telefone, potrebno je okretati radni komad u više kutova za točno zavarivanje, a istovremeno izbjegavanje zapletenih kabela (poput zavarivanja kontrolnih linija pištolja i signalnih linija).

1). Platforma pokreće radni komad da se precizno okreće (s ponovljenom točnošću pozicioniranja od ± 0,01 mm), osiguravajući da je odstupanje položaja zavarivanja manje od 0,02 mm;

2). Potvrdite kabel pištolja i cijev za plin kroz sredinu kroz - rupu kako biste smanjili mehaničke smetnje i pojednostavili izgled radne stanice;

3) .Coperate sa servo motorima za postizanje niske - glatke rotacije brzine od 0,1 stupnjeva /s, izbjegavajući tresenje radnog komada tijekom zavarivanja.

Oprema za pregled i testiranje PCB -a

PCB ploču treba zakretati za 90 stupnjeva i 180 stupnjeva opreme za otkrivanje, tako da optička kamera može otkriti spojeve lemljenja i oštećenja kruga iz različitih kutova.

1). Kratko prebacite kutove ploče PCB (vrijeme odziva rotacije<0.5s) to improve detection efficiency;

2). Central kroz - rupa smješta kabele sonde ispod ploče PCB kako bi se izbjegle pogreške u otkrivanju uzrokovane povlačenjem kabela;

3). Dizajn visoke krutosti osigurava da PCB ploča nema pomaka tijekom rotacije (pogreška ravne<0.05mm).

Tehnologija robotike i krajnji efektori

Scara Robot sastavlja spojeve

U sklopu 3C proizvoda, Scara robot mora postići radnje poput zatezanja vijaka i komponenta koji se prevrću kroz krajnju rotaciju i mora biti kompatibilan s radnim dijelovima različitih duljina.

1) .as a z - osi rotirajući spoj robota, postiže ponavljajuću točnost pozicioniranja od ± 0,02 mm, udovoljavajući zahtjevima preciznog sastavljanja;

2). Šupljina struktura omogućuje dugim vijcima i cjevovima da prođu kroz krajnji efektor, prilagođavajući se sastavljanju radnih dijelova različitih duljina;

3) .Livo pozadinsko osvjetljenje (<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.

Kolaborativni terminal za razvrstavanje robota

Kolaborativni roboti u hrani i farmaceutskom sortiranju moraju rotirati materijale u određenom smjeru (poput naljepnice okrenutih prema gore) i biti kompatibilni s kutijama za pakiranje različitih veličina.

1). Spremljen vizualnim senzorima, smjer materijala može se prilagoditi rotiranjem platforme (s kutnom rezolucijom od 0,01 stupnjeva) kako bi se postiglo precizno sortiranje;

2). Central kroz - rupa prodire u kabel traheje i senzora pneumatske stezaljke, pojednostavljujući krajnje ožičenje;

3).High load capacity (axial load>50kg) podržava istodobno hvatanje više materijala, poboljšavajući učinkovitost sortiranja.

Precizna obrada i laserska oprema

Stroj za lasersko označavanje rotirajući radni stol

Prilikom označavanja površine cilindričnih radnih dijelova (poput izoliranih čaša i ležajeva), radni komad treba okrenuti 360 stupnjeva kako bi se postigao kontinuirani uzorci, a laserski svjetlosni put treba izbjegavati da ih kablovi blokiraju.

1) .Dive radni komad da se okreće konstantnom brzinom (s preciznošću od ± 1rpm) kako bi se osiguralo glatke i neprekidne linije laserskog označavanja;

2). Central kroz - rupa omogućava vodu - ohlađenu cijev i signalnu liniju laserske opreme da prođe, izbjegavajući smetnje kabela laserskom optičkom stazom;

3). Tabletop s krutošću smanjuje vibracije tijekom rotacije obrazaca, osiguravajući točnost označavanja (pogreška širine linije<0.01mm).

Četvrta osi rotirajuća tablica od pet osi obrade

U preradi kalupa i zrakoplovnih dijelova, pet alata za strojeve mora trebati postići više - rezanja obrađenih dijelova kroz okretne osi i moraju biti kompatibilni s izduženim radnim dijelovima (poput noževa i dijelova osovine).

1). Kao rotacijska tablica četvrte osi, postiže više kutne rezanje radnih dijelova (točnost pozicioniranja ± 5 lučnih sekundi) i smanjuje broj vremena stezanja;

2).Large aperture hollow design (>100 mm) omogućava dugim pravokutnim radnim dijelovima da prođu kroz rotirajući stol, izbjegavajući smetnje između radnog komada i opreme;

3). Utvrđeno je da izdrže visoke i niske temperature (-10 ~ 60 stupnjeva) kako bi se prilagodili učincima rashladne tekućine i otpada u okruženju za preradu.

Medicinska i laboratorijska oprema

Medicinski snimak CT Scanner Stage

Tijekom skeniranja CT -a, pacijent ili uzorak moraju se okretati konstantnom brzinom, a istovremeno izbjegavajući da se područje skeniranja ometa motornim kablovima i senzorskim linijama.

1) .na rotacija vibracije (količina vibracija<0.01mm) ensures that the scanned image is free of ghosting;

2). Central kroz rupu - smješta fiziološke kabele za nadzor (poput EKG i linije kisika u krvi) ispod pacijentovog tijela, povećavajući udobnost pacijenta;

3). Apsolutni koder pruža stvarne - vremenske povratne informacije o kutu rotacije kako bi se osiguralo točno podudaranje skeniranog položaja greške.

Automatski gramofon biokemijskog uzorka

U enzimu - povezani imunosorbentni test (ELISA) i PCR strojevima, više epruveta za uzorke potrebno je zakretati u stanicu za otkrivanje kako bi se postigla otkrivanje šarže, a potrebno je izbjegavati zapletenost između epruveta uzoraka i kabela opreme.

1). Precizno rotaciju indeksiranja (pogreška indeksiranja<0.1mm) to ensure that the sample tube is aligned with the detection light path;

2) šuplja struktura prodire u kabel za upravljanje napajanjem i temperaturnu kontrolu modula za grijanje epruvete, pojednostavljujući unutarnji izgled opreme;

3) .Kow buke dizajniranje (radna buka<50dB) to meet the requirements of quiet laboratory environment.

Sortiranje pakiranja i logistike

Pozicioniranje strojeva za velike brzine rotacijske tablice

Prilikom označavanja pića i kozmetičkih boca boca se mora jednom okretati kako bi se prilagodila naljepnici i prilagodila se bocama različitih promjera.

1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>10000 boca na sat;

2) pneumatska push šipka ili senzorska žica koja prodire u bocu kroz središnju kroz rupu - kompatibilna je s bocama različitih visina;

3) .Kick start zaustavljanja (vrijeme ubrzanja<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.

Logistički paket sortiranje mehanizma za okretanje

U centru inteligentnog logističkog sortiranja paket treba zakretati u odgovarajući smjer sortiranja (poput 90 stupnjeva, 180 stupnjeva) i izdržati utjecaj na težinu paketa.

1).High axial load design (>200kg) može izdržati utjecaj pakiranja pada bez deformacije;

2) šuplja konstrukcija sadrži pogonsko vratilo transportne trake i kabel senzora položaja linije sortiranja;

3.).<10ms), improving sorting accuracy.
